高活性ZnO-ZrO2氣凝膠用于CO2加氫制芳烴

　　一般認(rèn)為混合氧化物表面的氧空位在 CO2 的吸附和活化過(guò)程中扮演重要角色。氧空位的形成可以通過(guò)部分還原處理或者雜原子摻雜的方法來(lái)促進(jìn)。

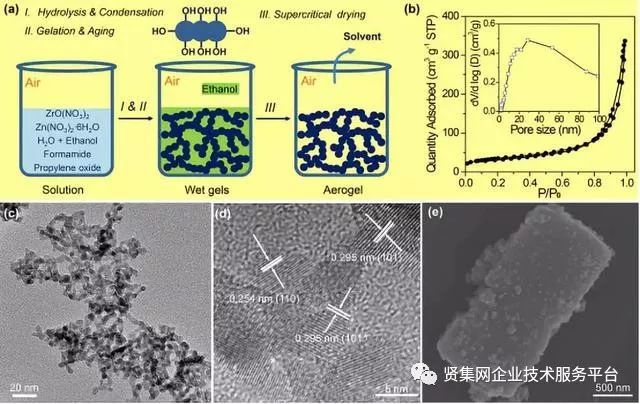

　　廈大王野教授研究小組通過(guò)結(jié)合溶膠凝膠法和超臨界干燥法合成了具有高比表面的 ZnO-ZrO2 氣凝膠，在經(jīng)過(guò) 500 攝氏度煅燒后仍然保持 124 m2 g–1 的比表面積，顯著高于文獻(xiàn)報(bào)道的 ZnO-ZrO2 混合氧化物比表面積(約 50 m2 g–1)。

　　經(jīng)超臨界方法干燥后，ae-ZnO-ZrO2 的比表面積可以達(dá)到 471 m2 g–1.

　　研究發(fā)現(xiàn)利用超臨界干燥法制得的 ZnO–ZrO2 氣凝膠，具有高比表面積和高氧空位密度，且氧空位密度與甲醇中間體的生成速率成線性關(guān)系，證實(shí)了氧空位為 CO2 的吸附活化位點(diǎn)。

　　研究主要針對(duì)雙功能體系催化 CO2 加氫制備芳烴過(guò)程中時(shí)空收率低的問(wèn)題，設(shè)計(jì)合成了小粒徑，高比表面，高氧空位含量的 ZnO–ZrO2 氣凝膠作為活化 CO2 的組分，耦合 H-ZSM-5 分子篩后明顯提高了芳烴的時(shí)空收率。
